قطعة مطبقة من قطعة مطبقة من قطعة مطبقة من قطعة مطبقة

بطاءات البوليسترونية التذبذبة طاسة التغذية الربيعية الالتواء الاهتزاز التلقائي التغذية

1 ، الوصف:

يشير مصطلح "طعام الصحن الاهتزازي" إلى الأجهزة المستخدمة لتغذية الأجزاء في تطبيقات مختلفة.يستخدمون اهتزازات ميكانيكية أو قوة طرد مركزي لنقل الأجزاء على طول مسار نقل للتجميعوالشحن والتفتيش وغيرها من العمليات.

أجهزة تغذية الوعاء الاهتزازية لها تصاميم فريدة من نوعها، لكنها تتشارك في الميزات المشتركة مثل الوعاء والصفيحة الأساسية.

قطر وعاء التغذية:

يعد قطر وعاء التغذية عاملاً حاسماً في تصميمه ويجب أن يكون عشرة أضعاف طول الأجزاء التي سيتم تغذيتها. يعتمد التوجه الصحيح للأجزاء والتغذية على قطر وعاء الصحيح.

إذا كان قطر الوعاء كبيرًا جدًا ، فستقفز الأجزاء وسيتم تعطيل التغذية. إذا كان قطره صغيرًا جدًا ، فستكون وحدة القيادة فائقة القوة وستبرز وحدة القاعدة.

اختيار قطر الصحن الصحيح يتطلب خبرة مهندس ومصنع من ذوي الخبرة

الوحدة الأساسية:

الوحدة الأساسية هي وحدة القيادة لنظام التغذية ويتم اختيارها بناءً على الحجم والوزن والطول وكمية الأجزاء التي سيتم تغذيتها.
يتم دعمه بواسطة رباعات الأوراق ، مما يضمن الحركة الرأسية للوعاء. الكهرومغناطيسات تحت الوحدة الأساسية تخلق اهتزازات مغناطيسية تحولت إلى اهتزازات ميكانيكية.
الوحدات الأساسية ذات القواعد المربعة تولد المزيد من الاهتزازات ، في حين أن القواعد المستديرة تقلل من الاهتزازات. يمكن أن تسبب العديد من أجهزة التغذية التي تتشارك قاعدة مشتركة محادثات متقاطعة ، مما يؤثر على تشغيل جهاز التغذية.

جهاز تغذية خطي:

أجهزة التغذية الخطية نقل وتوجيه الأجزاء من وعاء التغذية إلى التجميع أو الآلات الأخرى. هناك أربعة أنواع: الاهتزازية والناقلة والناقلة الهوائية والجاذبية.
تعمل أنظمة المغذيات المتأرجحة الاهتزازية بالتزامن مع المغذيات الاهتزازية للحفاظ على توجيه الجزء أثناء نقله إلى نقطة الاختيار.فهي مثالية للأجزاء الصغيرة وتتضمن أجهزة تحكم خاصة وقضبان محركات موسعة.
عادةً ما يتم إقران أنظمة التغذية الخطية للمحمولات مع أجهزة تغذية الأوعية الطائرة الطائرة المركزية. فهي توفر قدرة تراكمية عالية ، وتعمل بهدوء عند السرعات العالية ، وغالباً ما تحتوي على أنظمة تحكم فعالة.

باختصار ، تستخدم أجهزة تغذية الأوعية الاهتزازية اهتزازات أو قوة طرد مركزي لتشغيل الأجزاء الآلية. وهي تتكون من أجهزة التخدير والأوعية المغذية والوحدات الأساسية ، ويمكن أن تستخدم أنظمة تغذية خطية.الاختيار السليم وتصميم هذه المكونات أمر حاسم لعمليات التغذية الفعالة والدقيقة.

المواصفات:

ثلاثة.كيف يعمل جهاز تغذية الصحن الاهتزازي

سرعة التغذية، التي يتم قياسها في أجزاء في الدقيقة، تحدد عدد الأجزاء التي تم نقلها في غضون فترة زمنية محددة.كمية المسار، وحجم الوحدة. لتحديد معدل التغذية، تحتاج إلى دراسة العديد من العوامل الحاسمة المتعلقة بالأجزاء التي يتم تغذيتها.

خصائص الجزء، بما في ذلك الأبعاد والتكوين، تلعب دورًا كبيرًا في معدل التغذية.المواد أو المعادن المستخدمة لإنتاج الأجزاء تؤثر على خصائص الارتداء ومعامل الاحتكاك، والتي تؤثر بدورها على معدل التغذية. التوجه المطلوب للأجزاء أثناء التغذية ضروري أيضاً ويتأثر بقوة بمعدل التغذية.وزن ومركز ثقل الأجزاء يؤثر على توجيهها وعمل نظام التغذيةفهم خصائص النظام الكلي أمر حاسم لدمج أجهزة تغذية الوعاء بسلاسة في العملية القائمة. وأخيرا، حالة الأجزاء، مثل الزيتية، الرطوبة،أو التشوه، يؤثر بشكل كبير على معدل التغذية. الأجزاء الجافة أسهل في التغذية، في حين أن الأجزاء الرطبة أو المزروعة قد تتطلب إعداد خاص.

تعتمد التشغيل السليم لأوعية التغذية على الحفاظ على الكمية الصحيحة من الأجزاء في الوعاء. يمكن أن يؤدي وجود أجزاء كثيرة جدًا إلى التلف ، في حين أن عدد قليل جدًا من الأجزاء يبطئ العملية.يتم استخدام أجهزة استشعار لمراقبة كمية الجزء في وعاء وضمان أنها تبقى في المستوى المناسبويتم تحقيق ذلك عن طريق دمج حمولة مع مفتاح التحكم في المستوى في نظام التغذية. يكتشف المفتاح عندما تكون هناك حاجة إلى المزيد من الأجزاء ويقوم بتوزيعها تلقائيًا.من المهم أن نلاحظ أنه عندما يفرغ وعاء التغذية، قد تزداد نطاق اهتزازاتها. النطاق المفرط يمكن أن يؤدي إلى انخفاض معدلات التغذية.

لمنع التشنج والانسداد ، يتم تنفيذ الكشف عن مسار التغذية. يتم وضع أجهزة الاستشعار بشكل استراتيجي في مدخل ومخرج مسار التغذية. إذا أصبح المسار ممتلئًا جدًا ، يتم تشغيل أجهزة استشعار لتحديد مسار التغذية.أجهزة الاستشعار تعطلها، ومنع حدوث مشاكل محتملة.

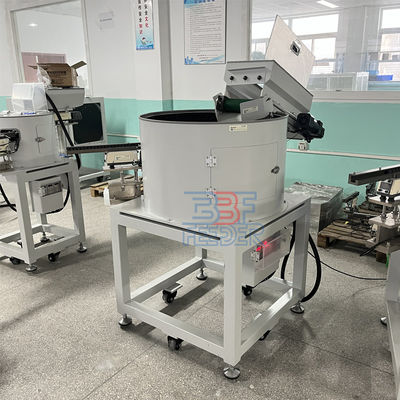

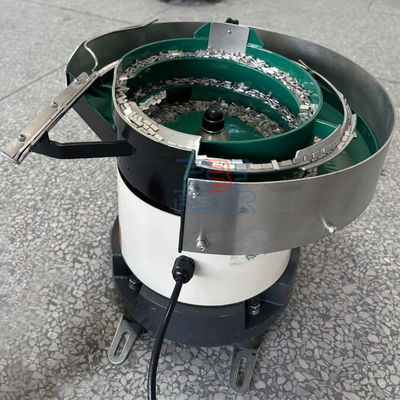

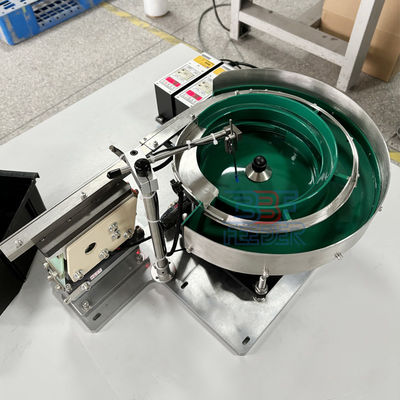

المزيد من الصور:
